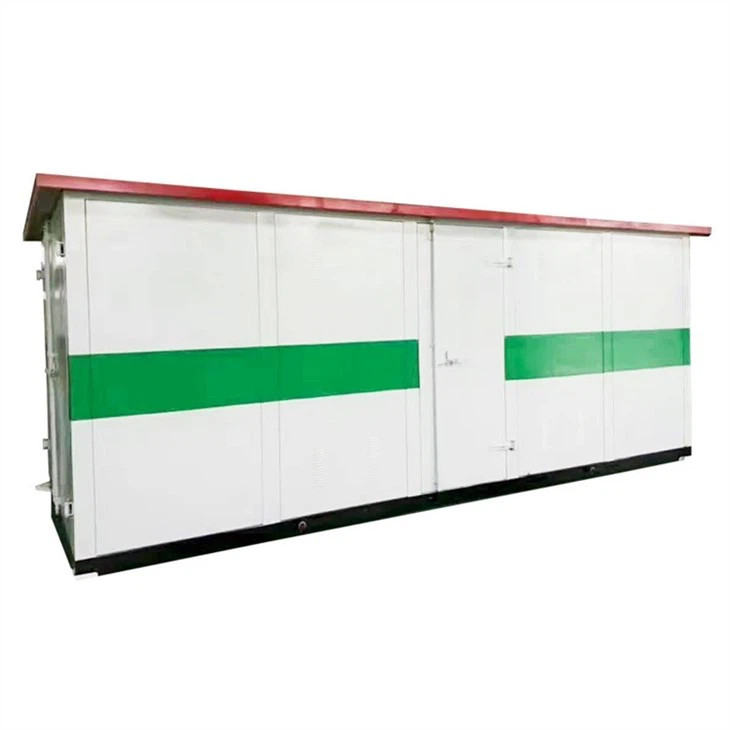

Substație de transport compactă trifazată

Substație de transport compactă trifazată

Este aplicabil pentru tensiune de până la 35KV, cu o capacitate de transformare principală de până la 5000KVA, este utilizat pe scară largă în substația industrială urbană, sistemul de rețea inel de 10KV, substația de 35KV rețea electrică rurală și alte ocazii.

Trimite anchetă

Funcţia

Descrierea produselor

Aplicație

Tipul de substație mică nesupravegheată este aplicabil pentru o tensiune de până la 35KV, cu o capacitate de transformare principală de până la 5000KVA, este utilizat pe scară largă în substația industrială urbană, sistemul de rețea inel de 10KV, substația de 35KV rețea electrică rurală și alte ocazii.

Functie principala

Această substație îndeplinește funcții precum transformarea energiei, distribuția, transportul, contorizarea, compensarea, controlul sistemului, protecția și comunicarea.

Personaje principale

Echipamentele primare și secundare sunt preinstalate în dulapul care este detașabil, complet etanș, controlat automat de temperatură, antiseptic, rezistent la umezeală și rezistent la rugină. Trebuie instalat doar pe fundația de ciment după sosirea pe șantier. Acest tip de substație are avantajele unei investiții reduse, o perioadă scurtă de construcție, o zonă mică de ocupare și o coordonare ușoară a mediului.

Echipa de ingineri profesioniști, OEM acceptat

Tehnologie avansată de producție

Specificația stației

Descriere		Unitate	Date
Compartiment HV	Frecvența nominală	Hz	50
	Tensiune nominală	Kv	6 10 35
	Tensiune maximă de funcționare	Kv	6.9 11.5 40.5
	Tensiunea de rezistență a frecvenței de alimentare	Kv	32/36 42/48 95/118
	(faza la pamant si intre faze)/ruptura deconectatorului	Kv	32/36 42/48 95/118
	tensiune de rezistență la impulsul fulgerului	Kv	60/70 75/85 185/215
	(faza la pamant si intre faze)/ruptura deconectatorului	Kv	60/70 75/85 185/215
	Curent nominal	A	400 630
	Curent nominal de rezistență de scurtă durată	Ka	12.5(2S) 16(2S) 20(2S)
	Curent nominal de vârf de rezistență	Ka	32.5 40 50
Compartimentul LV	Tensiune nominală	V	380 200
	Curentul nominal al circuitului principal	A	100-3200
	Curent nominal de rezistență de scurtă durată	Ka	15 30 50
	Curent nominal de vârf de rezistență	Ka	30 63 110
	Curentul de ramificație	A	10 - 800
	Numărul de circuite de ramură	/	1 - 12
	Capacitatea de compensare	kVA R	0 - 360
Transformator	Capacitatea nominală	Kva	50-2000
	impedanță de hort-circuit	%	4 6
	Interval de atingere	/	±2×2.5% ±5%
	Simbolul grupului de conexiuni	/	Yyn0 Dyn11

stil structural

Detalii produse

De ce să ne alegeți

Serviciul nostru

1. Furnizor unic.

2. 14 ani de experiență profesională în industria energetică.
3. Asistență tehnologică online profesională pentru perfecționarea soluției de energie electrică gratuită.

4. Servicii de vânzări cu experiență, preț competitiv.
5. Indiferent de comandă mare sau mică, vă putem oferi un serviciu unu-la-unu.

6. Pe baza beneficiului reciproc, creați afaceri de câștig-câștig
